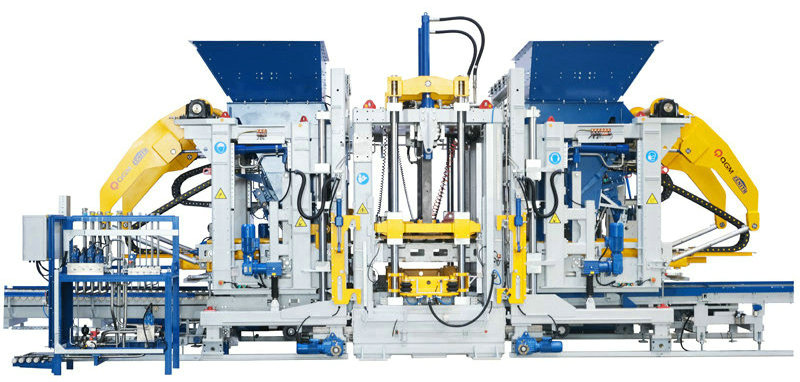

ម៉ាស៊ីនប្លុកបេតុង ZN2000C

ម៉ាស៊ីនប្លុកបេតុង ZN2000C គឺជាគំរូដែលបង្កើតដោយខ្លួនឯង។ វាត្រូវបានកំណត់លក្ខណៈដោយកម្រិតខ្ពស់នៃភាពវៃឆ្លាត និងស្វ័យប្រវត្តិកម្ម ហើយប្រើប្រាស់ពេញលេញនៃបច្ចេកវិទ្យាទំនើបទាន់សម័យដូចជាឌីជីថល និងប្រព័ន្ធព័ត៌មាន ដែលត្រូវបានគេប្រើយ៉ាងទូលំទូលាយក្នុងការសាងសង់ទីក្រុងថ្មីៗ និងទីក្រុងអេប៉ុង។

លក្ខណៈពិសេស៖

តារាងរំញ័រពីរ ម៉ូទ័រ servo ចំនួនប្រាំបី (ជាជម្រើស) ឧបករណ៍កំពូល

ការផ្គុំម៉ូឌុលសម្រាប់ការថែទាំងាយស្រួលជាង ប្រភេទចម្រុះនៃឥដ្ឋត្រូវបានផលិត

សមត្ថភាពខ្ពស់ ផលិតភាពកាន់តែខ្ពស់។

ទំហំ 1400x1400/1300mm

ផ្ទៃបង្កើត 1320x1350/1250mm

កម្ពស់ផលិតផល 40-500 ម។

ចំនួនប្លុកឥដ្ឋប្រហោង: 18 ប្លុក/ផ្សិត (390x190x190mm)

ឥដ្ឋស្តង់ដារ៖ 105 ដុំ/ផ្សិត (240x115x53mm)

ឥដ្ឋផ្លូវ: 66 ប្លុក/ផ្សិត (200x100x60mm)

ទំហំឧបករណ៍ប្រហាក់ប្រហែល។ 10,000

ប្រហែល ៤.៧០០

ប្រហែល ៣.៤០០

ប្រព័ន្ធរំញ័រ កម្លាំងរំញ័រអតិបរមានៃតារាងរំញ័រ៖ 200/kN

កម្លាំងរំភើបអតិបរមានៃក្បាលសារព័ត៌មាន៖ 40/kN

ប៉ារ៉ាម៉ែត្រអគ្គិសនី ថាមពលសរុប (យោង): 231/kW

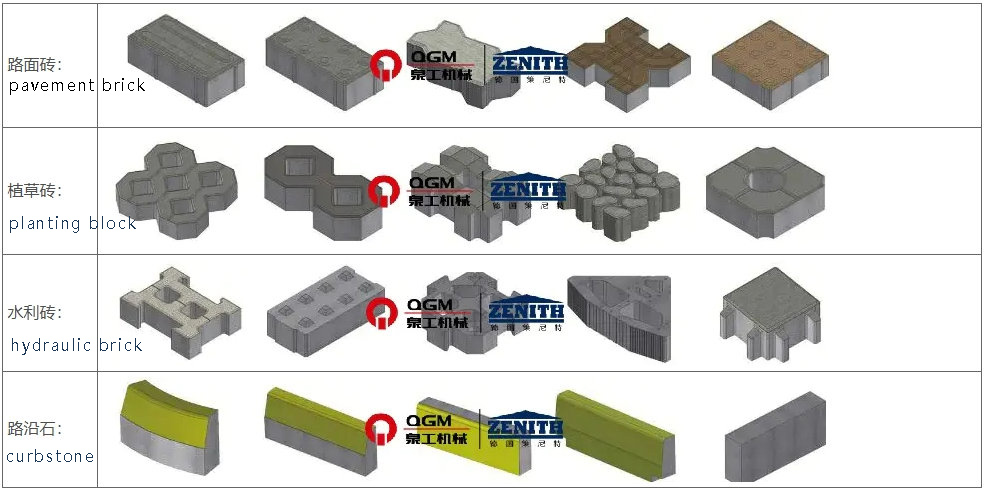

គ្រោងការណ៍នៃគំរូឥដ្ឋដែលផលិតដោយឧបករណ៍

គុណសម្បត្តិបច្ចេកទេស

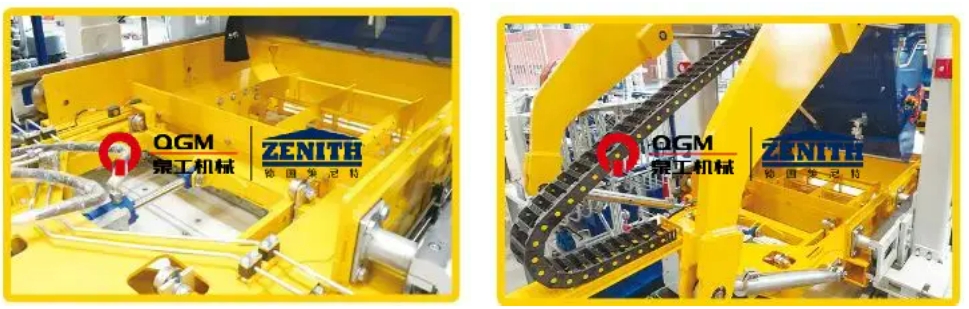

1. ការរចនាស៊ុមដែលមានគុណភាពខ្ពស់នៃកំណែអាឡឺម៉ង់

ស៊ុមមេស៊ុមទទួលយករចនាសម្ព័ន្ធស៊ុម welded កម្លាំងខ្ពស់ដែលត្រូវបានរចនាឡើងដោយបច្ចេកវិទ្យាប៉ាតង់របស់ Zenit ដែលត្រូវបាន welded ដោយដែកផ្នែកពិសេសដែលបានប្ដូរតាមបំណងជាមួយនឹងការរចនាសមហេតុផលការផ្សារសូម្បីតែនិងស្រស់ស្អាតហើយស៊ុមទាំងមូលឆ្លងកាត់ការព្យាបាលរំញ័រនៃភាពចាស់ដើម្បីធានាបាននូវគុណភាពខ្ពស់និងស្ថេរភាពខ្ពស់នៃស៊ុម។ ដំណើរការរចនារចនាសម្ព័ន្ធកម្រិតខ្ពស់ធ្វើឱ្យ mainframe អាចពង្រីកបាន ហើយមុខងារបើក និងបិទផ្សិតចំហៀង មុខងារទាញយកស្នូល (ក្តារ) មុខងារផ្សាំបន្ទះ polystyrene ជាដើម អាចត្រូវបានបន្ថែមជាបន្តបន្ទាប់។

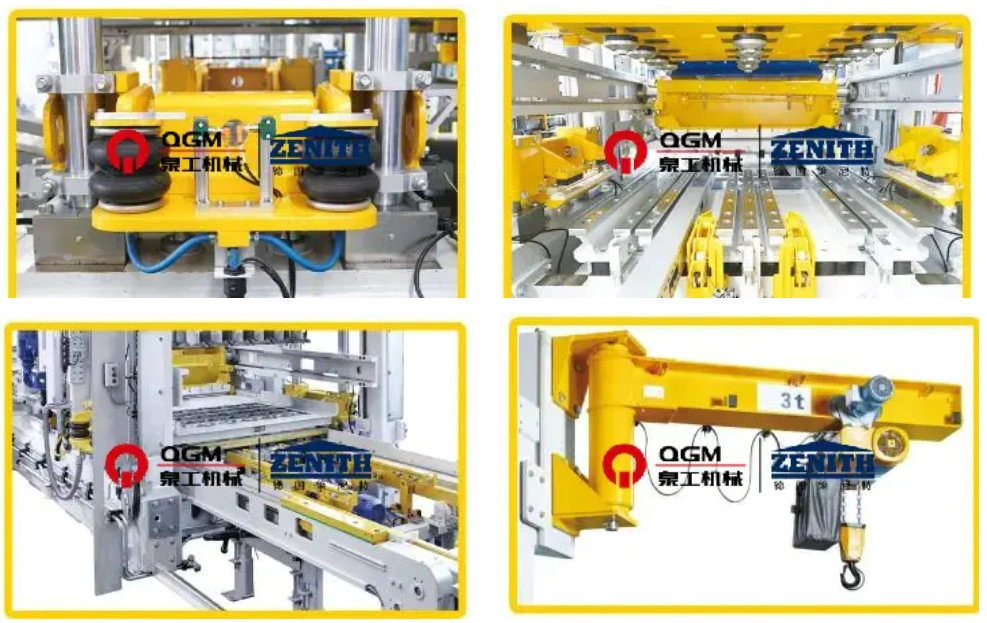

2.ប្រព័ន្ធផ្លាស់ប្តូរផ្សិតរហ័សដោយស្វ័យប្រវត្តិ

នៅពេលដែលផ្សិតត្រូវបានផ្ទេរទៅទីតាំងម៉ាស៊ីន ប្រព័ន្ធលើករបស់វាដឹងពីការផ្លាស់ប្តូរផ្សិតដោយស្វ័យប្រវត្តិនៅលើឧបករណ៍ផ្លាស់ប្តូរផ្សិតរហ័ស។ ផ្សិតខាងលើ និងខាងក្រោមត្រូវបានគៀបដោយស្វ័យប្រវត្តិដោយស្វ័យប្រវត្ត ដែលមានសុវត្ថិភាព ប្រសិទ្ធភាព សាមញ្ញក្នុងប្រតិបត្តិការ និងងាយស្រួលក្នុងការថែទាំ។ វារួមបញ្ចូលជាចម្បង:

ឧបករណ៍គៀបផ្សិត pneumatic: វាមានជាចម្បងនៃដង្កៀបផ្សិត និងកំណាត់ pneumatic ទាំងសងខាង ដែលជួយក្នុងការតោង និងជួសជុលផ្សិត និងការធ្វើឱ្យសើមនៅពេលដែលម៉ាស៊ីនម៉ាស៊ីនអនុវត្តការរំញ័រជាមុន និងរំញ័រចម្បង ដើម្បីសម្រេចបាននូវប្រសិទ្ធិភាពរំញ័រល្អបំផុត និងពន្យារអាយុសេវាកម្មរបស់ផ្សិត។

ឧបករណ៍ចាក់សោរចូលបន្ទាត់៖ ឧបករណ៍ចូលបន្ទាត់ត្រូវបានជួសជុលដោយឧបករណ៍គៀបជាមួយនឹងពោងសុវត្ថិភាព ដែលអាចជំនួសធាតុចូលបានយ៉ាងងាយស្រួល និងឆាប់រហ័ស កាត់បន្ថយពេលវេលានៃការជំនួស និងដំឡើងផ្សិត និងធានាបាននូវការចតត្រឹមត្រូវនៃស៊ុមផ្សិតខាងក្រោម និងផ្នែកខាងលើ។

ឧបករណ៍បញ្ចូលផ្សិតអគ្គិសនី៖ ឧបករណ៍សម្រាប់ដាក់ផ្សិតត្រូវបានប្រើប្រាស់សម្រាប់ដំឡើងផ្សិតចូលទៅក្នុងម៉ាស៊ីនមេ និងដើម្បីចិញ្ចឹម និងយកផ្សិតចេញពីម៉ាស៊ីនដោយឧបករណ៍តង្កៀបផ្សិតអគ្គិសនី ដែលអាចអនុវត្តបានចំពោះផ្សិតភាគច្រើននៅលើទីផ្សារ ហើយតង្កៀបផ្សិតពិសេសអាចត្រូវបានប្រើសម្រាប់ផ្សិតពិសេស។

ឧបករណ៍ផ្លាស់ប្តូរផ្សិត៖ ត្រូវបានដំឡើងនៅលើស៊ុមនៃម៉ាស៊ីនមេ វាត្រូវបានប្រើសម្រាប់ការលើក និងផ្ទុកផ្សិតនៅពេលផ្លាស់ប្តូរផ្សិត បំពាក់ដោយឧបករណ៍លើកខ្សែសង្វាក់អគ្គិសនី និងឧបករណ៍ដើរអគ្គិសនី។

3. ប្រព័ន្ធប្រឌិត

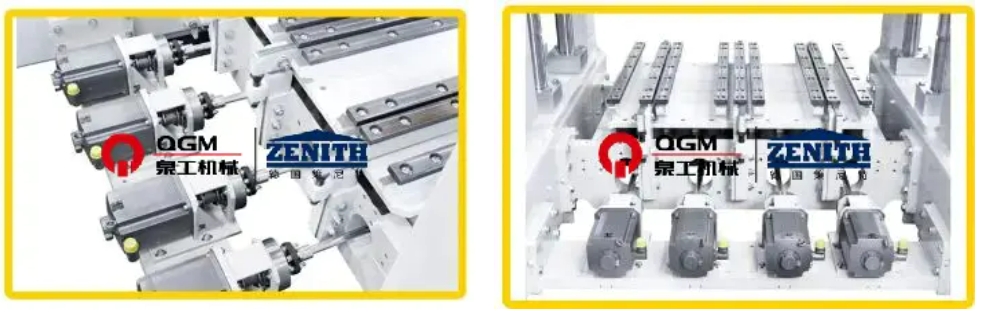

4. ប្រព័ន្ធរំញ័រ servo "ជ្រុលឌីណាមិក"៖

បច្ចេកវិជ្ជារំញ័រ servo "ជ្រុលថាមវន្ត" គឺជាប្រភេទនៃប្រព័ន្ធរំញ័រដោយខ្លួនឯង ដែលមានប្រសិទ្ធភាពខ្ពស់ ដែលត្រូវបានរចនាឡើងជាពិសេសសម្រាប់ម៉ាស៊ីនឥដ្ឋ។ ម៉ូទ័រ servo អាចធ្វើឱ្យមានការឆ្លើយតបលឿនបំផុតក្នុងរយៈពេលប្រតិកម្មខ្លីបំផុតដោយដឹងពីដំណើរការរំញ័រខ្ពស់បំផុតកាត់បន្ថយបរិមាណស៊ីម៉ងត៍ដែលបានប្រើនិងកាត់បន្ថយវដ្តផលិតកម្ម ផលិតផលិតផលបេតុងខ្ពស់; ប្រព័ន្ធរំញ័រអាចបត់បែនតាមតម្រូវការនៃផលិតផលបេតុងផ្សេងៗ។ ម៉ូទ័រ servo អាចធ្វើឱ្យមានការឆ្លើយតបលឿនបំផុតក្នុងរយៈពេលប្រតិកម្មខ្លីបំផុតដើម្បីដឹងពីដំណើរការរំញ័រខ្ពស់បំផុតដែលអាចកាត់បន្ថយបរិមាណស៊ីម៉ងត៍កាត់បន្ថយវដ្តផលិតកម្មខ្លីនិងផលិតផលិតផលបេតុងបង្រួមខ្ពស់; ប្រព័ន្ធរំញ័រអាចប្រែប្រួលតាមតម្រូវការផលិតកម្មនៃផលិតផលបេតុងផ្សេងៗគ្នា។

8 ឯកតារំញ័រជាមួយនឹងសមតុល្យមេកានិចកំណត់ជាលក្ខណៈបុគ្គលដោយ 8 servo drives;

ម៉ូទ័រ servo ចំនួន 8 ដែលត្រូវបានតំឡើងជាលក្ខណៈបុគ្គលនៅលើធ្នឹមរំញ័រខាងក្រៅនៃម៉ូទ័រគាំទ្រ។

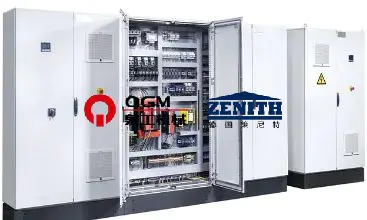

5. ប្រព័ន្ធគ្រប់គ្រង servo ត្រឹមត្រូវ។

តាមរយៈការផ្តល់យោបល់ពីសញ្ញា គ្រប់គ្រងដំណាក់កាល និងល្បឿននៃការរំញ័រ ការគ្រប់គ្រងចលនាដែលធ្វើសមកាលកម្ម ការរង់ចាំល្បឿនលឿន អាចត្រូវបានបញ្ចប់ក្នុងរយៈពេលខ្លីនៃការរំញ័រ និងរំញ័រ ដើម្បីជួយបន្ថយវដ្តនៃផ្សិត និងប្រសិទ្ធភាពហ្វ្រាំងកាន់តែប្រសើរ។ តាមរយៈទីតាំង និងល្បឿនពីរដង រង្វិលជុំបិទជិត គ្រប់គ្រងកម្លាំងរំភើបធ្វើសកម្មភាពតែក្នុងទិសដៅបញ្ឈរ បង្កើនកម្លាំងរំភើបប្រកបដោយប្រសិទ្ធភាព ហើយក្នុងពេលតែមួយជៀសវាងការខូចខាតកម្លាំងរំភើបផ្ដេកដល់ម៉ាស៊ីន ពន្យារអាយុសេវាកម្មរបស់ឧបករណ៍ និងអាចកំណត់ភាពខុសគ្នាសម្រាប់តម្រូវការផលិតផលផ្សេងៗគ្នា និងផលិតផលិតផលគុណភាពខ្ពស់។

ក្បាលសារព័ត៌មាន ស៊ុមផ្សិត រថយន្តសរុប និងរថយន្តក្រណាត់ត្រូវបានគ្រប់គ្រងដោយសន្ទះទិសដៅសមាមាត្រជាមួយនឹងមតិត្រឡប់ spool ដែលមានពេលវេលាឆ្លើយតបរហ័ស។ របៀបគ្រប់គ្រងរង្វិលជុំបិទជិតនៃឧបករណ៏ផ្លាស់ទីលំនៅ/ឧបករណ៍បំលែងកូដ-PLC-សន្ទះ-ស៊ីឡាំងទិសដៅសមាមាត្រត្រូវបានអនុម័ត ដែលធ្វើអោយការគ្រប់គ្រងមានភាពត្រឹមត្រូវជាងមុន ហើយសកម្មភាពរបស់ស៊ីឡាំងកាន់តែលឿន និងមានស្ថេរភាពជាងមុន។ ស្ថានីយ៍ធារាសាស្ត្រទទួលយកស្នប់ piston ដែលអាចផ្លាស់ប្តូរបាន ដែលមិនបញ្ចេញសម្ពាធប្រេង ហើយលែងបូមនៅពេលដែលប្រព័ន្ធធារាសាស្ត្រឈានដល់សម្ពាធកំណត់ ដើម្បីកាត់បន្ថយការប្រើប្រាស់ថាមពល។ ស្ថានីយ៍ធារាសាស្ត្រទទួលយកការផ្គត់ផ្គង់ប្រេងជំនួយ accumulator ដែលកាត់បន្ថយការប្រើប្រាស់ថាមពល។ ហើយស្ថានីយ៍ធារាសាស្ត្រទទួលយកការផ្គត់ផ្គង់ប្រេងជំនួយដែលកាត់បន្ថយការប្រើប្រាស់ថាមពល និងកាត់បន្ថយការប្រើប្រាស់ថាមពល។ ស្ថានីយ៍ធារាសាស្ត្រទទួលយកការផ្គត់ផ្គង់ប្រេងជំនួយ accumulator ដែលអាចត្រូវបានប្រើសម្រាប់សកម្មភាពជាច្រើនក្នុងពេលតែមួយហើយសម្ពាធនៃប្រព័ន្ធធារាសាស្ត្រមានស្ថេរភាព; ប្រព័ន្ធធារាសាស្ត្រមានឧបករណ៍ចាប់សញ្ញាសម្ពាធ ដែលអាចបង្ហាញនៅលើបន្ទះប្រតិបត្តិការដើម្បីងាយស្រួលមើល។ ប្រព័ន្ធធារាសាស្ត្រមានឧបករណ៍ចាប់សញ្ញាសីតុណ្ហភាព ម៉ាស៊ីនត្រជាក់ និងឧបករណ៍កម្តៅ ដែលអាចគ្រប់គ្រងសីតុណ្ហភាពប្រេងបានយ៉ាងមានប្រសិទ្ធភាព ដើម្បីឱ្យប្រេងធារាសាស្ត្រមានដំណើរការល្អ។

6. ប្រព័ន្ធធារាសាស្ត្រ
